商品の詳細:
|
製品名: | 繊維光学の融合のスプライサ | 機能: | スプライス繊維 |
---|---|---|---|
ハイライト: | EX39 光ファイバー融着接続機,SM 光ファイバー融着接続機,光学機器 光ファイバー融着接続機 |

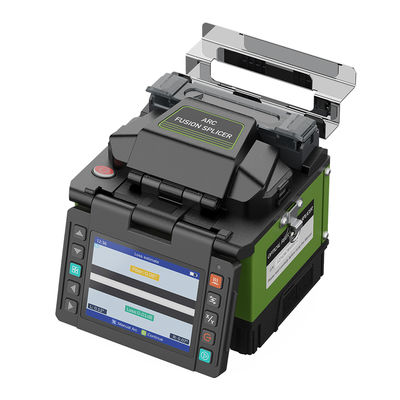

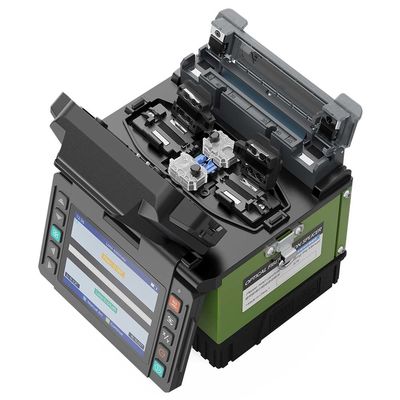

光ファイバー融着接続機は、熱を使用して2本の光ファイバーを端から端まで接続するために使用されるデバイスです。その目的は、光ファイバーを正確に融着させ、光が通過する際に最小限の散乱や反射しか起こらないようにすることで、低損失で低反射の接続を実現することです。
光ファイバー融着接続機の主な特徴: * コアアライメントまたはクラッドアライメント技術による精密な融着。

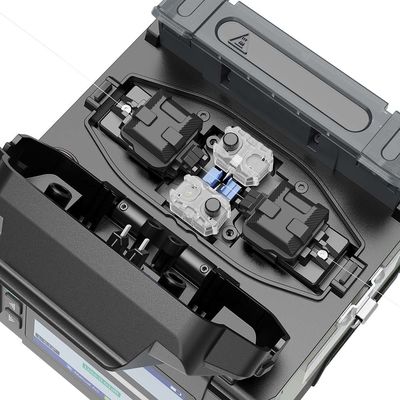

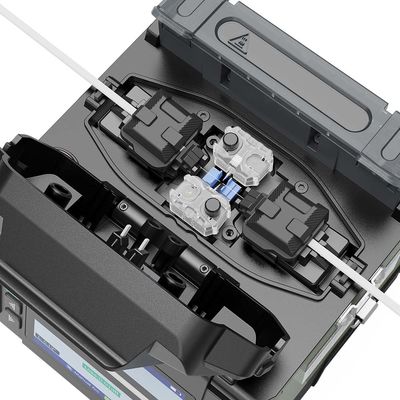

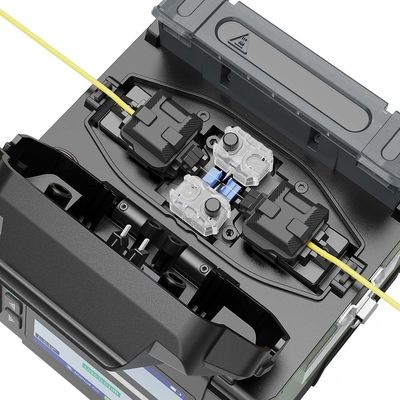

* 高倍率カメラによるファイバーの視覚的な位置決め。
* 一貫した融着品質のための自動アークキャリブレーション。
* タッチスクリーンディスプレイとユーザーフレンドリーなインターフェース。
* スプライス保護スリーブを収縮させるための内蔵ヒーター。
一般的な用途:
* 電気通信ネットワーク
* FTTH(Fiber to the Home)設置
* データセンター
* ケーブルテレビ(CATV)システム
* 軍事および航空宇宙通信
スプライス方法:
アクティブクラッドアライメント
適用可能なファイバー:
|
SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) /NZDS(ITU-T G.655)
|
互換性のあるファイバー/ケーブル:
|
0.25~3.0 mm / 屋内フラットケーブル
|
ファイバーホルダー:
|
交換可能
|
ファイバー直径:
|
クラッド:80~150μm、コーティング:100~1000μm
|
ファイバー切断長:
|
8~16 mm
|
スプライスモード:
|
最大128モード
|
標準的なスプライス損失:
|
SM:0.03dB/MM: 0.01dB/DS:0.04dB/NZDS:0.04dB/G.657: 0.03dB★①
|
リターンロス:
|
>>60dB
|
スプライス時間:
|
SM クイックモード:8秒 / SM 平均:10秒
|
推定スプライス損失:
|
利用可能
|
加熱時間:
|
クイックモード18秒(SM G652 250μm 40mmスリーブ)調整可能★②
|
保護スリーブ長:
|
20mm、30mm、40mm、50mm、60mm
|
加熱プログラム:
|
最大32モード
|
バッテリー:
|
4000mAhバッテリー容量、1回の充電で標準120サイクル(スプライス&加熱)★③
|
電極寿命:
|
5000アーク、電極グラインダーを使用することで延長可能★④
|
自動開始:
|
スプライス / 加熱
|
自動ファイバー識別:
|
/
|
自動アーク識別:
|
気圧と温度による自動アークキャリブレーション
|
結果の保存:
|
最後の10,000件のスプライス記録と2,000枚の結果画像
|
引張試験:
|
1.96~2.25N
|
動作条件:
|
高度:0~5000m、相対湿度0~95%、-20~50℃、最大風速15m/s
|
保管条件:
|
相対湿度0~95%、-20~60℃
|
ディスプレイ:
|

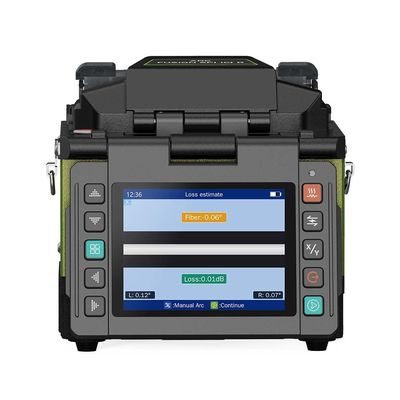

3.5インチカラー高解像度(800 x 480)ディスプレイ
|
ファイバー倍率:
|
X、Y、XY、X/Y:320X倍率
|
電源:
|
AC 100-240V、DC9-14V
|
端子:
|
USB2.0
|
重量:
|
バッテリーなし1.06kg / バッテリーあり1.35kg
|
サイズ:
|
130Hx113Wx 126D mm
|
